Concentratore per Monitoraggio Ottimizzatore SUN-XL02-B

Maggiori informazioni

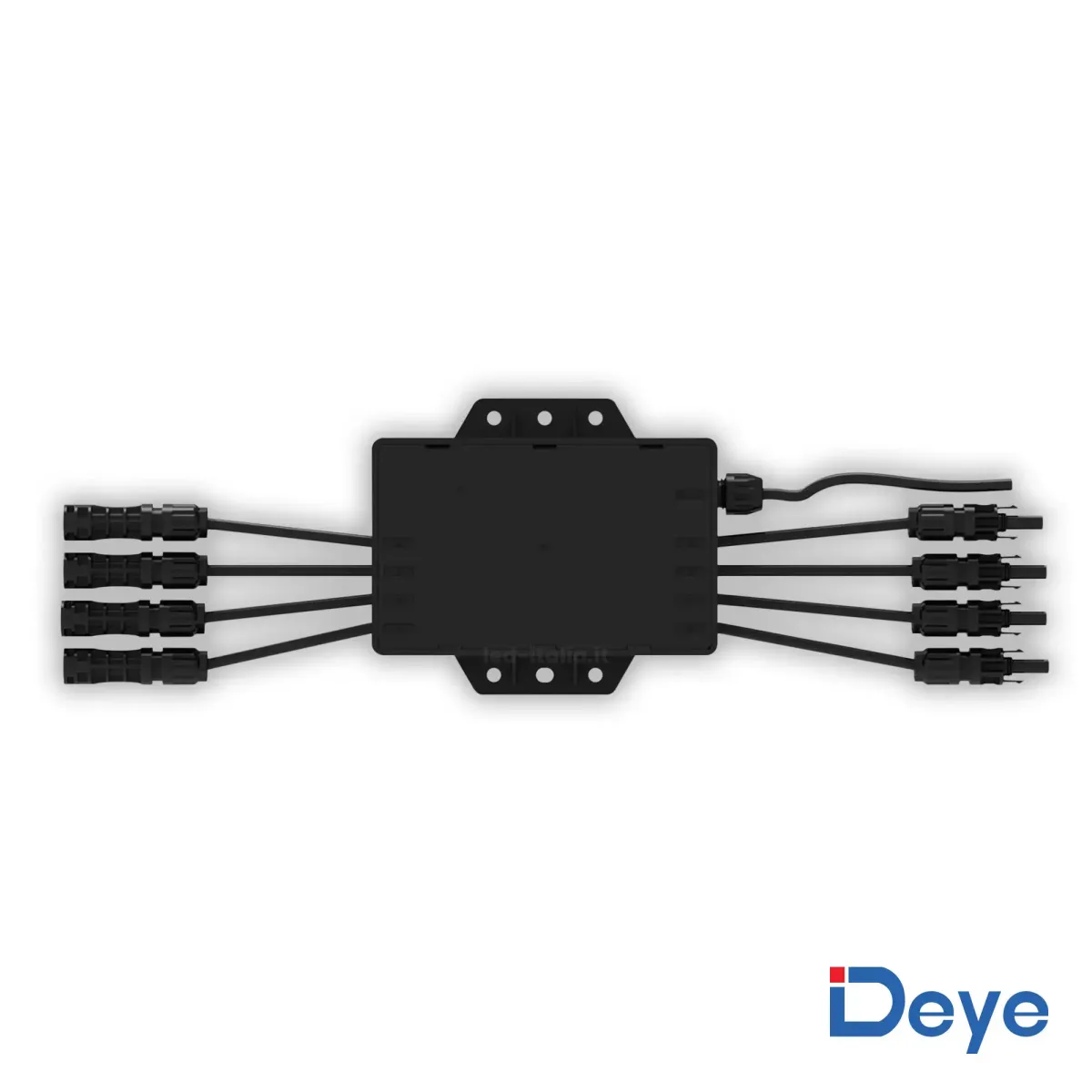

Il concentratore per ottimizzatori fotovoltaici Deye SUN-XL20-B (SKU 12747) è il dispositivo necessario per gestire gli ottimizzatori Deye SUN-XL02-B, abilitando il monitoraggio a livello di modulo e la funzione Rapid Shutdown.

Comunica con gli ottimizzatori tramite PLC su linea DC, utilizzando direttamente i cavi fotovoltaici esistenti. In questo modo non sono richiesti cablaggi dati aggiuntivi e l’installazione resta semplice, ordinata e adatta a impianti professionali.

Come funziona

Il concentratore si collega tra stringhe fotovoltaiche e inverter tramite connettori MC4 o compatibili MC4. Supporta fino a 4 stringhe indipendenti e, in base alla capacità dell’inverter, fino a 25 moduli per stringa.

Una volta installato, raccoglie i dati degli ottimizzatori e li rende disponibili su Deye Cloud, permettendo all’installatore di verificare lo stato dei singoli moduli, individuare anomalie e gestire la manutenzione in modo più rapido e preciso.

L’alimentazione può avvenire dalla porta RSD dell’inverter oppure tramite alimentatore esterno a 12V. In caso di emergenza o interruzione del comando, il sistema attiva lo spegnimento rapido, riducendo la tensione lato campo fotovoltaico e aumentando la sicurezza durante interventi tecnici o manutenzioni.

Vantaggi principali

Il concentratore Deye SUN-XL20-B consente di realizzare un sistema completo con ottimizzatori SUN-XL02-B, unendo monitoraggio puntuale, comunicazione PLC e sicurezza avanzata.

È compatibile con sistemi fotovoltaici da 1000/1500V, supporta correnti fino a 20A ed è adatto all’installazione in esterno grazie al grado di protezione IP68 e al funzionamento da -40°C a +65°C.

È la soluzione indicata per installatori che vogliono integrare ottimizzazione, diagnostica e Rapid Shutdown negli impianti fotovoltaici Deye.

Configurazione

Il SUN-XL20-B viene aggiunto nell’App Deye Cloud come “Logger”. Gli ottimizzatori vengono associati alle rispettive stringhe tramite scansione del QR code o inserimento manuale del numero seriale.

La configurazione avviene tramite Wi-Fi 2.4GHz, da app o interfaccia web locale. Una volta completata l’associazione, il sistema consente il controllo dell’impianto a livello di modulo.

SKU

12747

Codice famiglia

SUN-XL20-B

Marchio

V-TAC

Garanzia

10 anni

Specifiche tecniche

Dati Elettrici

Corrente Massima

20 A

Range di Tensione

12 - 15 V

Tensione Massima del Sistema

1500 V

Datalogger

Incluso

Connettori Ottimizzatore

Tipo di Connettore

MC4

Dati Fisici

Grado di Protezione

IP68

Colore

Nero

Dimensione Prodotto (LxAxP)

229x109x38 mm

Temperatura di Esercizio

-40 - 65 °C

Packaging

EAN

3800170263666

Ordinabile a multipli di

1 pz

Unità di misura

pz

Peso

2,5 kg

Volume

0,002195 m³

Dimensioni (AxLxP)

229 x 109 x 38 mm
